Le plan d’implantation est un document graphique qui définit l’emplacement exact d’un ouvrage sur son terrain, qui permet de positionner les bâtiments et réseaux par rapport à repères fixes et qui vise à garantir la conformité des travaux aux plans et règles d’urbanisme. Il sert de référence pour l’implantation sur le chantier et pour la coordination entre maître d’œuvre, entreprise et géomètre.
Ce plan précise l’échelle, les repères fixes, les dimensions et l’orientation des éléments à construire, ainsi que les emplacements des réseaux et servitudes; il facilite le piquetage, la validation administrative et le suivi de chantier. Il implique des vérifications topographiques, des règles d’implantation locales et des documents contractuels indispensables à la bonne exécution des travaux.
| Question clé | Réponse courte |
|---|---|
| Qu’est-ce que le plan d’implantation ? | Document qui localise précisément l’ouvrage sur le terrain. |
| À quoi sert-il ? | Référence pour le piquetage, la conformité et la coordination des intervenants. |
| Qui l’établit ? | Maître d’œuvre ou géomètre, validé par le maître d’ouvrage. |
À retenir :
- Le plan d’implantation localise précisément l’ouvrage et sert de référence sur chantier.
- Il rassemble repères, cotes, réseaux et éléments topographiques essentiels.
- Il nécessite validation technique et conformité aux règles d’urbanisme.
Qu’est-ce qu’un plan d’implantation ?
Un plan d’implantation décrit précisément où un bâtiment sera placé sur un terrain, avec ses dimensions, l’orientation et les distances aux limites. Il sert à contrôler la conformité au PLU, faciliter les travaux et communiquer l’emplacement aux acteurs du chantier.
Qu’est-ce que le plan d’implantation et en quoi diffère-t-il du plan de masse ?
Le plan d’implantation montre l’emplacement exact d’un ouvrage sur le terrain, tandis que le plan de masse présente l’ensemble du projet dans son environnement immédiat. Le plan d’implantation se concentre sur les repères, cotes et points d’implantation ; le plan de masse ajoute usages, plantations et emprises au sol.
Détails pratiques :
- Contenu du plan d’implantation : points de repère géodésiques, coordonnées, axes, cotes d’implantation, niveaux d’altimétrie.
- Contenu du plan de masse : limite de propriété, bâtiments existants et projetés, voies d’accès, stationnements, surfaces et orientation (souvent PCMI2). Tableau comparatif (extrait) : | Élément | Plan d’implantation | Plan de masse | |—|—:|—:| | Finalité | Positionnement précis pour travaux | Présentation globale pour dossier administratif | | Principaux livrables | Coordonnées, points d’ancrage, cotes | Emprise au sol, surfaces, accès, orientation | | Responsabilité | Géomètre/entreprise d’implantation | Architecte/maître d’œuvre | Points de vigilance :
- Erreur fréquente : confondre cotes du plan de masse et points d’implantation sur le terrain.
- Risque juridique : implantations fausses entraînant remise en conformité et coûts.
- Recommandation : utiliser un géomètre pour valider les coordonnées avant travaux.
À quoi sert un plan d’implantation dans un projet de construction ?
Le plan d’implantation permet d’implanter physiquement la construction, d’organiser le chantier et de vérifier la conformité aux règles d’urbanisme. Il sert de référence pour l’implantation des fondations, réseaux et ouvrages annexes.
Usages concrets :
- Implantation des angles du bâtiment et contrôle par rapport aux limites cadastrales.
- Vérification des retraits, alignements et hauteurs par rapport au PLU.
- Base pour l’implantation des réseaux enterrés et repères de terrassement. Étapes pratiques :
- Relevé topographique et obtention du plan cadastral.
- Détermination des points d’implantation (coordonnées x,y,z).
- Marquage sur le terrain puis contrôle par instrument (tachéomètre, GPS). Points clés opérationnels :
- Délai typique : contrôle topographique avant terrassement (quelques jours selon surface).
- Coût indicatif : géomètre pour implantation = variable selon mission; demander devis.
- Erreur fréquente : absence de vérification après terrassement, causant décalage du bâti.
Dans quel cas le plan d’implantation est-il obligatoire (permis, déclaration préalable, marchés publics) ?
Le plan d’implantation est exigé pour les demandes liées au permis de construire et souvent pour la déclaration préalable. Les marchés publics ou travaux en maîtrise d’ouvrage publique demandent aussi ce document pour la phase d’exécution, conformément aux obligations de la commande publique.
Cas précis :
- Permis de construire : le PCMI2 (plan de masse) et documents d’implantation sont requis selon la nature du projet.
- Déclaration préalable : selon l’opération (petite construction, modification d’aspect), un plan montrant l’implantation peut être demandé.
- Marchés publics et travaux publics : le maître d’ouvrage demande des plans d’implantation pour lancer l’exécution et sécuriser la réception. Tableau synthétique obligatoire : | Situation | Document demandé | Impact pour le maître d’ouvrage | |—|—:|—| | Permis de construire | Plan de masse + plan d’implantation détaillé | Risque de refus si non conforme | | Déclaration préalable | Plan simplifié d’implantation | Possible demande de pièces complémentaires | | Marché public / commande publique | Plan d’implantation d’exécution | Contrôle contractuel et réception des ouvrages | Points de vigilance juridiques :
- Risque juridique : dossier incomplet retardant l’instruction administrative.
- Recommandation : joindre plan géoréférencé et validation par un professionnel.
- Erreur fréquente : fournir un plan non à l’échelle ou sans cotes précises, entraînant demandes de compléments.
Qui doit contenir les éléments indispensables d’un plan d’implantation ?
Le plan d’implantation doit détailler les limites du terrain, la topographie, l’emplacement et l’orientation du bâtiment, les accès et réseaux, ainsi que les mentions techniques (échelle, nord, légende). Il sert de document de référence pour le piquetage, le nivellement et la pose des repères fixes avant tout chantier.
Où figureront les limites de propriété, la topographie et les repères fixes ?
Le plan doit montrer précisément les bornes, limites cadastrales et courbes de niveau du terrain pour éviter les empiètements. Ces informations servent au géomètre pour établir un plan géoréférencé et définir les repères fixes utiles au piquetage.
Détails et bonnes pratiques :
- Indiquer les coordonnées géoréférencées des bornes et des repères fixes (X, Y, Z).
- Tracer les courbes de niveau et points cotés avec pas adapté (ex. 0,5 m ou 1 m selon pente).
- Repérer les éléments existants : arbres, murs, regards, ouvrages souterrains connus.
- Préciser l’alignement avec la voie publique et les servitudes éventuelles. Points clés à vérifier : concordance plan cadastral / relevé topographique, présence d’un plan géoréférencé signé par un géomètre-expert, et la disponibilité d’un procès-verbal de piquetage.
Comment préciser la position, l’orientation, l’emprise au sol et les prospects du bâtiment ?
Le plan doit indiquer l’implantation exacte de la construction : axes de référence, angle d’orientation, limites d’emprise et façades. On doit y trouver les distances aux limites de propriété et les surfaces occupées au sol.
Éléments à inclure :
- Axe principal et points d’implantation (angles de bâtiment, centres de structures).
- Cotes de recul par rapport aux limites et alignements (en mètres).
- Empreinte au sol en m² et pourcentage d’emprise du terrain.
- Orientation solaire et façades principales (pour accessibilité et ventilation). Cas pratiques : pour un bâtiment en R+2, repérer également les points d’implantation des cages d’escalier et des ascenseurs. Erreur fréquente : oublier de reporter les tolérances de construction qui modifient l’emprise réelle sur chantier.
De quelle façon doivent être représentés les accès, réseaux et aménagements extérieurs ?
Le plan doit dessiner les voies de desserte, accès pompiers, stationnements, cheminements piétons, et les tracés d’assainissement et réseaux (EAU, EU, EP, électricité, telecom). Ces éléments garantissent l’accessibilité et la coordination des ouvrages.
Checklist technique :
- Voies de desserte : largeur minimale, sens de circulation, gabarit pour véhicules lourds.
- Parkings : nombre de places, dimensions, PMR (places accessibles), revêtements.
- Assainissement : emplacements des regards, pentes, distances de séparation.
- Réseaux souterrains : localisation et profondeur des ouvrages souterrains connus, zones de protection à respecter. Tableau synthétique (responsabilités, livrables, risques) : | Élément | Responsable | Livrable | Risque | | Voie d’accès | Maître d’ouvrage | Plan cotés | Non-conformité gabarit | | Stationnements | Maître d’œuvre | Plan de voirie | Manque places PMR | | Assainissement | BET Fluides | Plan de réseaux | Refoulement/perméabilité | Ce tableau aide à répartir missions et risques contractuels entre acteurs.
Quelles informations techniques (échelle, nord, légendes et cotes) faut-il prévoir ?
Le plan doit comporter une échelle lisible, un repère nord, une légende complète et toutes les cotes nécessaires pour le piquetage et le nivellement. Ces mentions permettent un report fiable sur le terrain.
Points techniques à standardiser :
- Échelle adaptée (1:200, 1:500 selon taille du terrain).
- Flèche du nord et coordonnées légales (plan géoréférencé si possible).
- Légende des symboles, des types de repères et des conventions de cotation.
- Cotes principales : axes, distances aux limites, altimétries pour nivellement. Point de vigilance contractuel : exiger un plan signé par le géomètre-expert et les relevés altimétriques pour éviter litiges lors du piquetage.
Quel cadre réglementaire s’applique et quelles règles d’implantation doivent être respectées ?
Le plan d’implantation doit respecter le Code de l’urbanisme, les documents d’urbanisme locaux (PLU, AVAP) et, en l’absence de PLU, le RNU ; il fixe les alignements, hauteurs, retraits et emprises au sol que l’administration vérifie lors de l’instruction du permis de construire.
Les autorités locales contrôlent la conformité via le dossier PCMI (notamment PCMI2 plan de masse). Le maître d’ouvrage doit vérifier les prescriptions du PLU : zonage, emprise maximale, orientations d’aménagement et prescriptions paysagères. En secteur protégé, l’AVAP ou secteur sauvegardé impose matériaux et volumes. Les non-conformités peuvent entraîner un refus de permis ou des prescriptions complémentaires. Il est recommandé d’obtenir un relevé topographique et un plan géoréférencé et, si besoin, d’engager un géomètre ou un architecte pour produire un document conforme aux exigences techniques et à l’échelle demandée (généralement 1/100 à 1/500).
Qui doit se référer au Code de l’urbanisme et aux documents locaux (PLU, AVAP, etc.) ?
Le maître d’ouvrage et son concepteur doivent appliquer les règles du Code de l’urbanisme et du PLU/AVAP pour l’implantation du projet.
Ils consultent le PLU pour les règles de zonage, les règles de hauteur, d’implantation et d’emprise au sol. En secteur protégé, l’AVAP impose choix de matériaux et teintes. En l’absence de PLU, le RNU s’applique. Le dépôt de permis de construire doit joindre le plan de masse (PCMI2). Points clés :
- Vérifier le règlement du PLU et les documents graphiques en mairie.
- Mesurer les retraits obligatoires et la hauteur maximale.
- Prévoir conformité aux normes environnementales locales (isolation, gestion des eaux). Erreur fréquente : négliger les prescriptions d’AVAP ou d’OAP, provoquant des refus ou demandes de modification.
Quelles distances aux limites séparatives et quelles règles de prospects s’appliquent ?
La règle des distances aux limites et des prospects dépend du PLU et du RNU; elles déterminent les retraits obligatoires par rapport aux voisins et aux voies publiques.
Exigences courantes :
- Distance minimale par rapport aux limites : souvent 3 mètres pour ouvertures selon RNU, mais le PLU peut imposer d’autres valeurs.
- Prospects : règles d’implantation des fenêtres et vues (vis-à-vis) pour préserver l’intimité. Tableau synthétique : responsabilités, livrables et risques
| Élément | Responsable | Livrable attendu |
|---|---|---|
| Vérification limites | Géomètre / MOA | Plan topographique géoréférencé |
| Respect des retraits | Architecte / MOE | Plan de masse conforme (PCMI2) |
| Gestion des vues / prospects | Architecte / MOE | Plan de façades et coupes |
Risques juridiques : recours voisins pour non-respect des distances, refus de permis, mise en conformité coûteuse. Recommandation : faire un bornage ou acte d’huissier si la limite est contestée avant dépôt.
Comment prendre en compte l’environnement bâti, paysager et les servitudes ?
Le plan d’implantation doit intégrer l’environnement immédiat, les servitudes (droit de passage, servitudes d’utilité publique) et la trame paysagère pour éviter les conflits juridiques et paysagers.
Étapes pratiques :
- Inventorier servitudes inscrites au cadastre (servitudes de passage, réseaux, ZPPAUP/AVAP).
- Vérifier contraintes liées aux réseaux (ERDF, eau, assainissement) et CCAG travaux pour les marchés publics éventuels.
- Adapter l’implantation aux alignements existants, aux arbres remarquables et aux prescriptions paysagères du PLU. Point de vigilance contractuel : l’ordre de service et le CCAG travaux précisent les responsabilités pour la gestion des réseaux et des protections d’ouvrages pendant le chantier. Omettre une servitude cadastrale peut entraîner suspension des travaux ou responsabilité financière. Recommandation : demander un état des lieux technique et juridique avant signature des marchés et joindre les plans de servitudes au dossier de permis de construire.
Qui réalise le plan d’implantation et avec quels documents ?
Le plan d’implantation est généralement réalisé par le maître d’œuvre avec l’appui d’un géomètre‑expert et, si besoin, de bureaux d’études spécialisés. Il repose sur des relevés topographiques, plans cadastraux et études préalables fournis par le maître d’ouvrage ou le titulaire du marché. Ces acteurs partagent les tâches : définition du positionnement, contrôle des cotes, et production du plan conforme aux règles d’urbanisme.
Qui assure quelles responsabilités entre maître d’œuvre, géomètre‑expert et bureaux d’études ?
Le maître d’œuvre coordonne la réalisation et valide le plan final. Le géomètre‑expert produit les relevés topographiques, fixe les repères et rédige les procès‑verbaux de piquetage. Les bureaux d’études (structure, VRD, réseaux) fournissent les contraintes techniques à prendre en compte.
Détails pratiques :
- Répartition des tâches : maître d’œuvre = conception et contrôle ; géomètre‑expert = mesures et implantation ; bureaux d’études = contraintes techniques.
- Risques juridiques : le maître d’œuvre porte la responsabilité de la conformité du plan au permis et au PLU ; le géomètre‑expert porte la responsabilité des relevés et du procès‑verbal ; le titulaire du marché peut utiliser le plan mais ne peut en revendiquer la paternité.
- Cas pratique : pour un projet lotissement, le géomètre établit le plan topographique (précision centimétrique), le bureau VRD indique les réseaux, et le maître d’œuvre assemble le plan d’implantation pour le permis.
- Point de vigilance : vérifier que l’architecte et le géomètre‑expert travaillent à partir des mêmes repères cadastraux pour éviter les décalages sur le terrain.
Quels documents et données sont nécessaires (relevés topographiques, plans cadastraux, études préalables) ?
Le plan s’appuie sur : relevés topographiques détaillés, plan cadastral à jour, limites de propriété, documents d’urbanisme (PLU), et études préalables (étude de sol, réseaux, servitudes). Il faut aussi les coordonnées des repères géodésiques et les fichiers CAO/DAO fournis par l’architecte ou le géomètre.
Éléments exigés et format :
- Relevé topographique : courbes de niveau, points cotés, hauteur des voiries (précision ±1–2 cm pour implantation). Fourniture en DXF/DWG et PDF.
- Plan cadastral : borne, parcelle, emprise ; vérifier qu’il est à jour.
- Études préalables : étude géotechnique (type, portance, profondeur de fouille), étude réseaux (eaux, électricité, télécoms), diagnostic amiante si nécessaire.
- Liste de vérification pour transmission au géomètre/architecte :
- Plan cadastral signé
- Relevé topographique numérique
- Plan masse projet de l’architecte
- Étude de sol G1/G2 si requise
- Repères altimétriques et coordonnées géodésiques
- Erreur fréquente : accepter un relevé ancien non actualisé qui provoque des incompatibilités lors du piquetage.
Comment s’articule le plan d’implantation avec les autres pièces du dossier (plans, coupes, notice, étude de sol) ?
Le plan d’implantation doit être cohérent avec le plan masse, les coupes, la notice descriptive et l’étude de sol. Il sert de référence pour le chantier et doit reprendre exactement les cotes et positions figurant sur ces pièces.
Tableau synthétique : responsabilités et livrables
| Document lié | Responsable principal | Livrable attendu | Risque si incohérent |
|---|---|---|---|
| Plan masse / PCMI2 | Architecte / maître d’œuvre | Plan à l’échelle avec emprises | Implantation hors‑gabarit PLU |
| Coupes | Architecte | Côtes altimétriques | Mauvaise implantation en hauteur |
| Notice descriptive | Maître d’œuvre | Contraintes d’usage et accès | Non‑conformité fonctionnelle |
| Étude de sol (G1/G2) | Bureau géotechnique | Profondeur de fondations, recommandations | Fondations inadaptées, surcoûts |
| Relevés topographiques | Géomètre‑expert | Fichier DAO + procès‑verbal | Erreurs de positionnement sur site |
Points clés à vérifier :
- Cohérence des cotes X/Y/Z entre plan d’implantation et coupes.
- Intégration des contraintes de l’étude de sol dans l’emprise des fondations.
- Mention explicite des servitudes et réseaux pour éviter coupures en chantier.
- Recommandation : demander au titulaire du marché une réunion de coordination avant piquetage pour valider les repères et responsabilités.
Pourquoi faut-il analyser le terrain et quelles contraintes rechercher ?
Il faut analyser le terrain pour repérer les éléments qui limitent l’implantation et pour établir des repères fiables avant le piquetage. Cette analyse identifie la pente, la nature du sol, les réseaux existants, les servitudes et les accès, afin de décider des points de fixation du canevas topographique et des besoins en piquetage complémentaire.
Détails pratiques :
- Relever la topographie avec courbes de niveau tous les 0,5 à 1 mètre selon la pente.
- Faire un sondage géotechnique si la portance du sol est incertaine (sondage SPT ou CPT).
- Vérifier cadastre, servitudes AEP, réseaux électriques, télécom et eaux pluviales.
- Noter les arbres, obstacles et zones inondables; marquer la zone de chantier et les accès poids lourds. Points clés : la pente conditionne l’altimétrie du projet; les réseaux dictent les zones à préserver; le piquetage complémentaire servira à matérialiser éléments oubliés (bornes, regards, arbres).
Erreur fréquente : négliger les réseaux souterrains conduit à des reprises coûteuses. Recommandation : faire valider le relevé topographique par un géomètre-expert avant toute implantation.
Comment définir l’implantation en planimétrie et altimétrie ?
On définit l’implantation en reportant les coordonnées plans (X,Y) et altitudes (Z) des points clefs du projet sur le plan d’implantation, puis on trace les axes et niveaux sur le terrain pour un piquetage précis. L’objectif est d’obtenir des références exploitables pour la construction des fondations et des marges de manœuvre pour l’écoulement des eaux.
Détails pratiques :
- Utiliser un plan géoréférencé (RGF93 ou autre système local) comme base.
- Définir les axes principaux (bâtiment, voirie, limite de propriété) avec coordonnées chiffrées.
- Donner altitudes au 0.00 projet et cotes finies pour semelles, dalots et seuils.
- Fournir un tableau récapitulatif (Exemple : Point / X / Y / Z / Description) pour chaque point d’implantation. Tableau synthétique :
| Point | X (m) | Y (m) | Z (m) | Description |
|---|---|---|---|---|
| A1 | 123456.78 | 654321.12 | 45.20 | Angle nord-ouest bâtiment |
| A2 | 123457.80 | 654322.50 | 45.00 | Angle sud-ouest fondation |
| C1 | 123458.00 | 654320.00 | 44.50 | Axe voirie principale |
Cas pratique : pour une maison individuelle, indiquer 6 à 8 points (angles + cotes intermédiaires) et fournir altitudes de semelles et seuils.
Distinction responsabilités : le géomètre fournit le plan géoréférencé; le maître d’œuvre définit les positions d’implantation; l’entreprise exécute le piquetage.
Quand vérifier la conformité du plan avec les règles d’urbanisme avant dépôt du dossier ?
Il faut vérifier la conformité dès que le plan d’implantation est finalisé et avant le dépôt du permis ou dossier de déclaration, pour s’assurer que l’implantation respecte les retraits, gabarits, distances aux limites et réglementations locales. Cette vérification évite les refus administratifs et les modifications coûteuses après travaux.
Détails pratiques :
- Contrôler les règles du PLU/Carte communale : alignement, hauteur maximale, emprise au sol, recul vis-à-vis des voies.
- Vérifier les prescriptions liées aux servitudes et zones protégées (inondation, patrimoine).
- Inclure un tableau de conformité simple : critère / règle PLU / conformité (O/N) / remarque.
- Prévoir délai : consulter la mairie et obtenir accords éventuels 2 à 8 semaines avant dépôt pour les cas complexes. Points de vigilance : différence entre conformité graphique et conformité réglementaire; l’absence de conformité entraîne un refus ou une modification imposée. Recommandation stratégique : joindre au dossier le plan géoréférencé signé par le géomètre et un courrier du maître d’œuvre détaillant les ajustements effectués pour répondre aux règles d’urbanisme.
Liens utiles : explication complète du plan général d’implantation et du piquetage sur la page dédiée au plan d’implantation.
Pourquoi appliquer des bonnes pratiques et éviter les erreurs d’implantation ?
Ce paragraphe répond directement : il faut respecter des règles précises pour placer un bâtiment au bon endroit, éviter les erreurs de distances ou d’altimétrie, et produire un plan lisible pour l’administration afin de prévenir retards, surcoûts et litiges. Des mesures de prévention (relevés topographiques, piquetage, vérifications) réduisent fortement les risques d’erreurs d’implantation.
Quelles sont les erreurs fréquentes lors de l’implantation d’un bâtiment (distances, altimétrie, limites) ?
Les erreurs courantes concernent le non-respect des distances réglementaires aux limites, des cotes altimétriques mal reportées et des confusions entre bornes et limites cadastrales. Ces fautes provoquent des reprises de chantier, pénalités et parfois démolitions partielles.
Détails pratiques :
- Vérifier les bornes cadastrales avant tout piquetage. Si la borne est incertaine, faire intervenir un géomètre-expert.
- Contrôler la cote zéro et les altitudes en repérant au moins trois repères d’altitude stables. Une erreur de 10–20 cm sur l’altimétrie peut rendre un drainage inefficace.
- Respecter les distances minimales aux limites et aux servitudes : noter les retraits imposés (ex. 3 m, 5 m selon PLU). Tenir compte des limites constructibles et des emprises.
- Mesures de prévention : double vérification des cotes, protocole de piquetage avec procès-verbal signé, relevés topographiques numériques (GNSS/RTK) pour réduire l’erreur centimétrique.
- Cas pratique : si une façade doit se situer à 4,5 m d’une limite et le plan montre 4,4 m, arrêter le terrassement et corriger. Ne pas comptabiliser des marges par estimation visuelle.
Comment rendre un plan d’implantation lisible et exploitable par l’administration ?
Un plan doit être clair, à l’échelle, annoté et accompagné des pièces justificatives demandées pour obtention de permis ou de déclarations. La clarté évite les allers-retours avec l’administration et accélère les décisions.
Éléments concrets à inclure :
- Échelle et orientation (ex. 1:500, Nord), légende des symboles, cotes précises en mètres, altitudes repérées.
- Liste de pièces jointes : extrait cadastral, procès-verbal de piquetage, plan de masse, plans de niveaux (si demandé).
- Points clés à vérifier : lisibilité à l’impression A3/A4, contrastes, police > 8 pts, calques séparant ouvrages enterrés/à construire.
- Tableau récapitulatif simple (exemple) :
| Élément | Responsable | Délivrable |
|---|---|---|
| Relevé topographique | Géomètre-expert | Fichier DXF + PDF 1:500 |
| Piquetage général | Maître d’œuvre | Procès-verbal signé |
| Plan de masse | Architecte | Plan annoté + échelle |
- Respecter les délais administratifs : fournir la version complète lors du dépôt pour éviter demandes de compléments dans les 2–4 semaines.
Pourquoi un plan d’implantation fiable sécurise le chantier et limite les litiges ?
Un plan fiable clarifie responsabilités, évite erreurs d’exécution et sert de preuve en cas de conflit. Il réduit le risque d’erreurs d’implantation qui peuvent coûter des milliers d’euros et du temps.
Arguments pratiques :
- Responsabilités : le maître d’œuvre élabore le plan ; l’entreprise exécute selon ce plan ; le géomètre atteste la conformité par procès-verbal. Chacun a un rôle distinct et documenté.
- Risques juridiques : sans plan validé, l’entreprise risque des pénalités, reprises ou refus de réception. Un procès-verbal de piquetage protège le maître d’ouvrage en cas de contestation.
- Mesures opérationnelles recommandées : archivage des fichiers numériques, photos horodatées du piquetage, contrôle continu des cotes pendant les phases critiques (fondations, VRD).
- Point de vigilance contractuel : préciser dans le marché qui assume la reprise si l’implantation diffère du plan (répartition des coûts et délais).

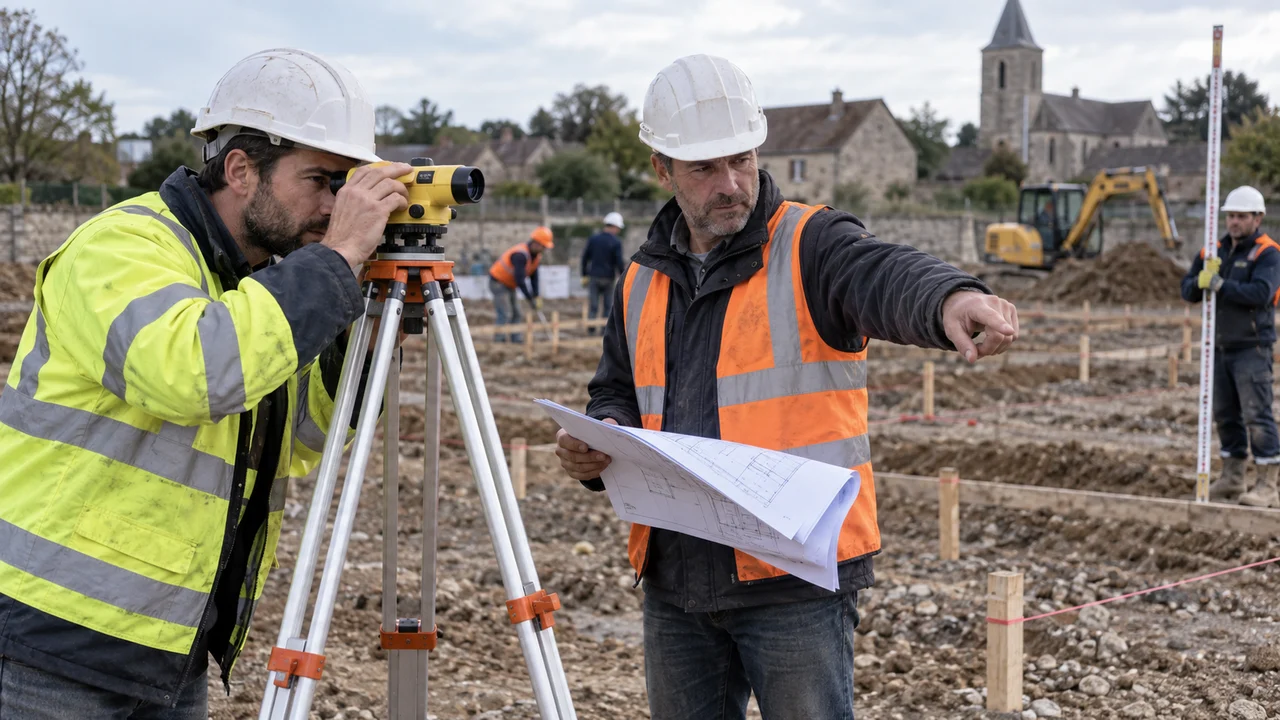

Questions fréquentes
Ce guide explique précisément ce qu’un plan d’implantation doit contenir, qui le produit, quelles règles s’appliquent et comment il décrit l’environnement du site. Il aide à préparer les mesures sur le terrain, les obligations techniques et les vérifications avant travaux.
Quels éléments doivent figurer sur un plan d’implantation?
Le plan d’implantation doit montrer l’emplacement exact des bâtiments, des voiries, des réseaux (eau, électricité, assainissement), les cotes altimétriques, les repères fixes et l’échelle du dessin pour permettre le piquetage précis. Ce document sert de référence pour la construction et pour contrôler la conformité des travaux.
Détails et exemples : liste des éléments obligatoires et utiles.
- Identification : nom du projet, maître d’ouvrage, maître d’œuvre, date et échelle.
- Implantation : contours du terrain, limites cadastrales, emprise des bâtiments et distances aux limites.
- Réseaux : position et profondeur des canalisations, gaines électriques, évacuations pluviales.
- Cotes : coordonnées X,Y,Z des repères fixes et niveaux de référence.
- Éléments complémentaires : cheminements, accès chantiers, zones de stockage, arbres remarquables. Points de vigilance : vérifier l’existence de repères géodésiques et la concordance entre plan et permis de construire. Erreur fréquente : omission des réseaux enterrés, source de reprises coûteuses.
Quelle est la différence entre un plan de masse et un plan d’implantation?
Le plan de masse présente l’organisation générale du projet sur le terrain et son rapport à l’environnement, tandis que le plan d’implantation précise les positions et niveaux exacts nécessaires au piquetage et à l’exécution. Le plan de masse est souvent utilisé pour le permis; le plan d’implantation sert à la mise en œuvre sur site.
Comparatif synthétique (responsabilités, missions, risques) :
| Document | Mission principale | Responsable habituel | Risques juridiques/pratiques |
|---|---|---|---|
| Plan de masse | Montrer l’implantation dans l’environnement et respecter l’urbanisme | Architecte | Non-conformité au permis, refus d’autorisation |
| Plan d’implantation | Définir positions et altitudes pour le piquetage et l’exécution | Géomètre-expert / maître d’œuvre | Erreurs d’implantation, reprises en travaux |
| Cas pratique : pour une maison individuelle, le plan de masse sert au permis et le plan d’implantation, réalisé avant terrassement, guide le bornage et le piquetage. |
Comment peut-on obtenir un plan d’implantation pour un projet de construction?
On obtient un plan d’implantation en le faisant établir par un géomètre-expert ou par le maître d’œuvre, sur la base des plans d’architecte et des données cadastrales. Le document doit être remis avant le démarrage des travaux pour permettre le piquetage et les contrôles.
Étapes concrètes :
- Fournir plans architecte et limites cadastrales.
- Missionner un géomètre-expert pour levés topographiques et mise en coordonnées.
- Établir le plan avec repères, cotes et procès-verbal de piquetage. Délais et coûts indicatifs : levé topographique simple (quelques heures à 1–3 jours selon surface); coût variable selon complexité et zone géographique. Point clé : conserver le procès-verbal signé pour preuve en cas de contestation.
Quelles sont les normes réglementaires à respecter pour un plan d’implantation?
Le plan d’implantation doit respecter les règles d’urbanisme locales et les prescriptions liées au permis de construire, ainsi que les exigences contractuelles de la maîtrise d’ouvrage. Il convient aussi de suivre les prescriptions techniques applicables aux réseaux et à la sécurité du chantier.
Exemples concrets : respecter les distances minimales aux limites séparatives imposées par le PLU, intégrer les prescriptions liées aux servitudes et aux zones inondables. Point de vigilance juridique : mentionner explicitement que les obligations issues du Code de la Commande Publique peuvent s’appliquer aux marchés publics pour la notification et les délais de remise des documents. Erreur fréquente : omettre une servitude ou une contrainte environnementale, entraînant des modifications coûteuses.
En quoi consiste le rôle de l’architecte ou du géomètre-expert dans la création d’un plan d’implantation?
L’architecte conçoit l’implantation générale et les volumes, tandis que le géomètre-expert réalise les levés topographiques, définit les repères et produit le plan d’implantation précis pour le piquetage. Les missions se complètent : l’architecte assure la conformité urbanistique; le géomètre garantit la précision métrique.
Comparatif responsabilités / missions / risques :
| Acteur | Responsabilités | Livrables | Risques si absent ou défaillant |
|---|---|---|---|
| Architecte | Conception, conformité urbanisme | Plan de masse, plans d’exécution | Refus de permis, incohérences de projet |
| Géomètre-expert | Levés, coordonnées, piquetage | Plan d’implantation, procès-verbal | Erreurs de positionnement, litiges sur bornage |
| Recommandation pratique : faire intervenir tôt le géomètre pour éviter reprises et vérifier l’alignement entre plans architecte et implantation réelle. |
Quelles informations le plan d’implantation doit-il révéler concernant l’environnement immédiat du site?
Le plan doit indiquer les limites du terrain, les constructions voisines, les réseaux publics, le relief, les arbres remarquables, et les contraintes (servitudes, zones inondables, protection des espèces). Ces informations aident à évaluer les risques et à planifier les travaux en sécurité.
Éléments détaillés à inclure :
Limites cadastrales et constructions proches (distances).
Réseaux publics (eau potable, assainissement, électricité, gaz) avec profondeurs si possibles.
Topographie : courbes de niveau, points de cotation.
Conclusion
Le plan d’implantation est un document graphique qui fixe l’emplacement exact d’un ouvrage sur sa parcelle. Il positionne le bâtiment et les réseaux par rapport à des repères stables (bornes, axes, coordonnées) et sert de référence pour implanter physiquement le projet sur le chantier, en cohérence avec les plans et les règles d’urbanisme.
Son utilité est surtout opérationnelle : il guide le piquetage, le terrassement, l’implantation des fondations et la coordination entre maître d’œuvre, entreprises et géomètre. En donnant des cotes et des niveaux (X/Y/Z), il limite les erreurs de distance, d’orientation ou d’altimétrie qui entraînent des reprises coûteuses et des retards.
Il ne faut pas le confondre avec le plan de masse. Le plan de masse présente l’ensemble du projet dans son environnement (accès, emprises, organisation globale), souvent pour le dossier administratif ; le plan d’implantation se concentre sur la précision nécessaire à l’exécution : repères, cotes d’implantation, limites, retraits, altitudes, réseaux et servitudes.
En pratique, le plan d’implantation est généralement établi par le maître d’œuvre avec l’appui d’un géomètre-expert, à partir d’un relevé topographique à jour, du plan cadastral, des contraintes du PLU et des études (sol, réseaux). La fiabilité dépend d’une validation avant travaux et, idéalement, d’un procès-verbal de piquetage ou d’un contrôle contradictoire sur site.
Je veux remporter des appels d’offres ! 🏆
À propos de l’auteur (Philippe COURTOIS)
Après une première partie de carrière dédiée au commerce et à la vente (Banque LCL, Unilever, groupe Seloger.com) je me suis spécialisé dès 2010 dans la réponse aux appels d’offres, d’abord au sein de grands groupes (Essity, Bureau Veritas, groupe Sonepar) puis en tant que Consultant Marchés Publics dans un cabinet de conseil, avant de participer enfin au lancement des marchés publics pour la Société du Grand Paris dans le cadre du plus grand projet d’infrastructure d’Europe (Grand Paris Express).
C’est fort de cette expertise concrète et issue du terrain que j’ai décidé en 2022 de lancer mon activité et d’accompagner les entreprises souhaitant augmenter leur part de marché sur le secteur public.
À propos d’AO Conquête
AO Conquête accompagne les PME souhaitant se positionner efficacement sur les marchés publics afin de gagner en croissance.
Détection des appels d’offres, analyse du dossier de consultation, construction du dossier de réponse, rédaction ou refonte de votre mémoire technique : quel que soit votre secteur d’activité, c’est toute une gamme de solutions clé-en-main que nous proposons pour accompagner votre développement commercial.
Ne passez plus à côté des appels d’offres !
Augmentez dès maintenant votre taux de réussite sur les marchés publics en contactant un expert !
AO Conquête recommande
En savoir plus
AO Conquête s’engage à accompagner le développement de votre entreprise en la positionnant efficacement sur le secteur public.
Ne passez plus à côté des appels d’offres et contactez-nous dès maintenant :
